Omschrijving

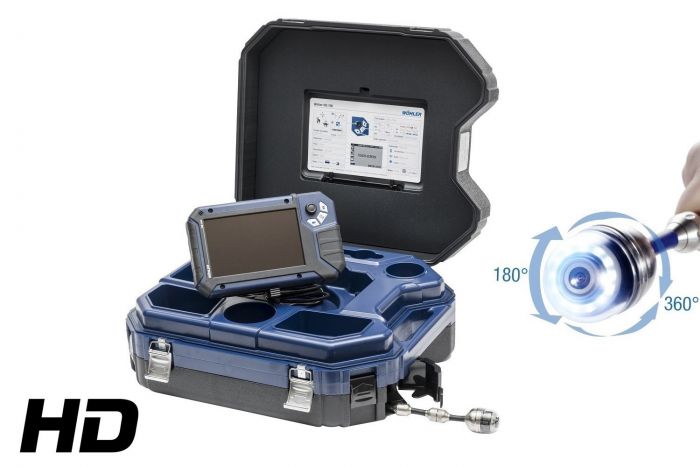

De nieuwe Wöhler VIS 700 komt de professionele gebruiker tegemoet met haarscherp beeldmateriaal in HD kwaliteit, spraakopname, focusseer functie voor haarscherpe opnames en besturing van de camerakop met behulp van een joystick. Standaard is de touchscreen HD monitor voorzien van WLAN voor communicatie met een smartphone of tablet.
Dankzij een 360º draai- en 180º kantelbare camerakop met een diameter van 40 mm is de Wöhler VIS 700 inspectiecamera voor veel toepassingen geschikt. De afneembare camerakop maakt het mogelijk om een extra optionele belichtingsring te bevestigen om de inspectieafstand te vergroten. Standaard is de camera voorzien van 10 meedraaiende dimbare witte LED's. Dankzij de homefunctie kun je de camerakop automatisch nivelleren ( rechtopstaand beeld ) en weer recht vooruit laten kijken. De 30 m ovale duwkabel met een diameter van 8,6 bij 5,6 mm zit op een geintergreerde haspel in de koffer. Het beeld wordt weergegeven op een 7" afneembaar touchscreen beeldscherm. Dankzij de afstandsweergave kun je de lengte van de duwkabel die uit de koffer is getrokken aflezen. Je kunt de teller ook handmatig op nul zetten. Geschikt om de afstand vanaf een bepaald punt te meten. De standindicator geeft de gebruiker aan waar in de leiding boven en waar beneden is. De hoekindicator geeft de helling van de te inspecteren leiding aan. De Wöhler VIS 700-Loc-30m heeft een geïntegreerde 3.7 volt accu met een gebruiksduur van 4 uur. De aangewezige zender in de camerakop maakt een exacte plaatsbepaling mogelijk in combinatie met een locator. De gemaakte foto's en video's worden opgeslagen op de bijgeleverde SDHC™ kaart met een capaciteit van 32 GB geschikt voor ca. 10 uur video.
Standaard meegeleverd
- 3 reserve kunststof koepels
- Siliconenvet
- Antislipmat
- Accu lader
- SDHC kaart (32GB)
- Mini usb aansluitkabel
- Robuuste koffer
Plus en minpunten
Pluspunten
- 360º draai- en 180º kantelbare camerakop dankzij joystick besturing
- Focusseer functie om op elke gewenste inspectieafstand het beeld haarscherp te stellen
- HD 7" touchscreen levert haarscherp beeldmateriaal
- Geschikt voor het bevestigen van een extra optionele belichtingsring
- Geschikt voor het bevestigen van een optionele 26 mm camera kop
- Alles compact in één koffer inclusief ingebouwde haspel
- Digitale lengte-aanduiding
- Zender in camera kop voor een exacte plaatsbepaling
- De homefunctie laat de camerakop weer recht vooruit kijken
- Weergaven op de monitor van de positie van de camerakop
- Een hoge mate van flexibiliteit dankzij een afneembare bediening
- Snelle reiniging van de losneembare camerahaspel met duwstang
Minpunten
- De optionele 26 mm camera kop heeft geen draai- en kantel functie
Onderdelen voor Wöhler inspectie camera VIS 700-Loc-30m
Specificaties
Product
Artikelnummer | 7395 |
---|---|
Type endoscoop Welk type endoscoop jij nodig hebt, is geheel afhankelijk van de producteigenschappen die je nodig hebt voor jouw toepassing. Video endoscoop
Starre endoscoop
Micro endoscoop
Inspectie camera’s
Glasvezel endoscoop
| Inspectie camera |
Merk Het merk van het product. | Wöhler |
Garantie Hoelang garantie heb je op de endoscoop, onderdeel of accessoire? | 1 jaar |
Lens
Kijkrichting De richting van het zichtveld van de endoscoop, uitgedrukt in graden. De kijkrichting bij een bestuurbare endoscoop is variabel door het bedienen van een joystick, wiel of hendel. De kijkrichting bij een endoscoop met een vaste kijkrichting kun je niet veranderen. De kijkrichting bij een starre endoscoop met een zwenk prisma is variabel, deze is te bedienen door middel van een ring op de handgreep van de endoscoop. | 360° / 180° |
---|---|
Openingshoek De breedte en hoogte van het zichtveld of beeldhoek, uitgedrukt in graden. Hoe kleiner de openingshoek des te groter de vergroting is en daardoor meer gedetailleerd maar des te minder oppervlak je ziet. Hoe groter de openingshoek, des te meer oppervlak je ziet en des te minder gedetailleerd. Starre endoscopen zijn leverbaar in diverse openingshoeken zoals bijvoorbeeld 35, 60 en 90 graden. De meeste video endoscopen hebben een openingshoek tussen de 60 en 70 graden, sommige merken bieden een scala aan optische adapters met verschillende openingshoeken om de juiste vergroting te bepalen voor jouw toepassing. De openingshoeken van bijvoorbeeld de optische adapters van Olympus zijn 40, 80 en 120 graden. Leiding inspectie camera’s hebben vaak een grote openingshoek om ook de wanden van de buis te kunnen inspecteren. | 160 graden |
Camerakop
Diameter Buiten diameter van de schacht bij een starre endoscoop en de buiten diameter van de sonde bij een flexibele endoscoop, uitgedrukt in millimeter. Over het algemeen geldt dat hoe groter de diameter is, des te meer lichtopbrengst je hebt en hoe beter de beeldkwaliteit is. | 40 mm |
---|---|
Draai- en kantelbare camera kop 360º draaibare en 180º kantelbare optiek te besturen met de bedieningsknoppen. | |
Zelf nivellerende camera Hierdoor blijft het beeld altijd “rechtop” staan tijdens het inspecteren van een leiding en is het duidelijk waar de onder en bovenzijde van de buis is. |
Duwkabel
Werklengte De lengte van de endoscoop of inspectie camera die je daadwerkelijk kunt gebruiken. Bij een starre endoscoop is dit vanaf het begin van de schacht tot aan het objectief. Bij een flexibele endoscoop is dit vanaf het begin van de sonde tot aan het uiteinde. | 30 m |
---|---|
Flexibel De endoscoop is uitgerust met een flexibele sonde, wat zorgt voor een hoge mate van flexibiliteit. Wanneer een sonde van de endoscoop in de gewenste vorm kan worden gevormd, en deze vorm blijft behouden. | |
Mantel Welk type mantel wordt er gebruikt? Een starre endoscoop heeft een schacht die beschermd wordt met een roestvast stalen buitenbuis. Bij een flexibele endoscoop kan een fabrikant ervoor kiezen om de sonde te voorzien van een beschermende buiten laag van: polyetheen, gevlochten rvs of gevlochten wolfraam. Een gevlochten rvs of wolfraam mantel garandeert ook bij intensief gebruik een lange levensduur. Over het algemeen is wolfraam nog robuuster dan roestvaststaal. | Polyetheen |
Sensor
Beeldsensor Is een lichtgevoelige sensor waarmee beelden elektronisch vastgelegd kunnen worden. De meest gebruikte beeldsensoren voor een video endoscoop zijn de CCD-chip en de CMOS-chip. | CMOS |
---|---|
Resolutie Bij een video endoscoop of externe camera het aantal pixels van de lichtgevoelige CCD of CMOS chip. Des te hoger de resolutie des te donkerder het beeld. Wat van invloed is op de de inspectie afstand. De hoeveelheid licht moet over meer pixels verdeeld worden. Waardoor er minder licht per pixel overblijft. De lichtgevoeligheid, kwaliteit van de sensor, lens en processor zijn van invloed op de beeldkwaliteit. Bij een glasvezel of beeldbundel endoscoop het aantal optische fibers. Des te hoger des te scherper het beeld. | 1280 x 720 pixels |
Processor
Snelheid processor Is een maat hoeveel beelden een video endoscoop weergeeft of anderzijds verwerkt, uitgedrukt in frames per second FPS. | 25 FPS |
---|
Verlichting
Verlichting De wijze hoe het te inspecteren object wordt verlicht. De belichting bij een endoscoop kan door middel van koudlicht of warmlicht. Bij warmlicht zijn er LED’s of is er een halogeen lamp aanwezig in het uiteinde van de endoscoop. Bij koudlicht wordt het licht vanaf een lichtbron getransporteerd door de endoscoop dankzij glasfibers in de schacht of sonde. De lichtbron bij koudlicht video endoscopen zijn vaak in de handheld of bediening. Bij glasvezel, starre of micro endoscopen die gebruik maken van koudlicht kun je kiezen tussen een portable lichtbron of externe lichtbron met lichtgeleider. Koud lichtbronnen worden uitgerust met halogeen, LED of Xenon. LED heeft de volgende voordelen:
| 10 witte LED's |
---|---|
Regelbare lichtsterkte Het kunnen instellen van de juiste hoeveelheid licht voor jouw toepassing. | |
Levensduur LED Levensduur van de LED, uitgedrukt in uur. | 100.000 uur |
Inspectie afstand
Inspectie afstand De afstand vanaf het uiteinde van de endoscoop ( objectief ) tot aan het te inspecteren oppervlak. | Geschikt vanaf Ø 60 mm |
---|
Bestendigheid
Vloeistofdicht Een endoscoop die vloeistofdicht is geeft aan dat je de sonde bij een flexibele endoscoop en de schacht bij een starre endoscoop in een vloeistof kunt gebruikten. Er zijn ook video endoscopen waar de complete endoscoop inclusief handheld of bediening vloeistof en stofbestendig is, met een beschermingsklasse van IP55. | |
---|---|
Drukbestendig De drukbestendigheid van de sonde bij een flexibele endoscoop en de schacht bij een starre endoscoop, uitgedrukt in bar. | 1 bar |
Temperatuur bestendig (lucht) De temperatuurbestendigheid van de sonde bij een flexibele endoscoop en de schacht bij een starre endoscoop, uitgedrukt in graden Celsius. | 0 / 40 ºC |
Temperatuurbestendig ( lucht ) De temperatuurbestendigheid van de sonde bij een flexibele endoscoop en de schacht bij een starre endoscoop, uitgedrukt in graden Celsius. | 10 / 30 °C |
Beeldopname
Foto formaat Het aantal pixels in de breedte x de hoogte van een opgeslagen foto gemaakt met de endoscoop. | JPEG 1280 x 720 |
---|---|
Video formaat Het aantal pixels in de breedte x de hoogte van een opgeslagen video gemaakt met de endoscoop. | AVI 1280 x 720 |
Fysieke eigenschappen
Nettogewicht Nettogewicht van de endoscoop, onderdeel of accessoire in gram of kilogram. Het nettogewicht van een endoscoop is zonder accu. | 10 kg |
---|---|
Afmetingen De afmetingen van een endoscoop, onderdeel of accessoire in millimeter of centimeter. | 18 x 44 x 50 cm |
Opslag
Opslagcapaciteit De hoeveelheid data die de endoscoop kan opslaan, uitgedrukt in gigabyte ( GB ). Omdat het formaat van de foto of video die is gemaakt met een endoscoop klein is, kun je per gigabyte +/- 500 foto’s of 1 uur video opslaan. | ca. 1 uur video per 3 GB |
---|---|
Opslagmedia Het opslagmedium waar de endoscoop de gemaakte foto’s en/of video’s opslaat. De meest gebruikte opslagmedia voor een video endoscoop zijn:
| SDHC™ kaart 32 GB |
Beeldscherm
Beeldscherm Geeft de grootte van het beeldscherm van de endoscoop weer. Dit formaat wordt diagonaal gemeten in inches ("). Een inch is 2,54 centimeter. De meest gebruikte inchformaten voor een endoscoop zijn:
| 7" TFT Touchscreen |
---|
Menutaal
Menutaal In welke talen is het menu in te stellen? | Nederlands |
---|
Aansluitingen
Uitgangen/p> Over welke uitgangen beschikt de video endoscoop om deze te koppelen met een externe monitor, pc of laptop? | HDMI / USB |
---|---|
Videosignaal Het uitgaande videosignaal om de endoscoop aan te sluiten op een externe monitor. NTSC wordt meestal gezien als het Amerikaanse systeem en PAL Europees. | NTSC / PAL |
Stroomvoorziening
Voeding De hoeveelheid spanning die de endoscoop nodig heeft om te kunnen functioneren uitgedrukt in volt. Over het algemeen geldt: hoe meer functies een video endoscoop heeft, hoe hoger de spanning moet zijn. | Li-ion accu 3.7 volt |
---|---|
Gebruiksduur Hoelang je de endoscoop kunt gebruiken met een volle accu. | 4 uur |
