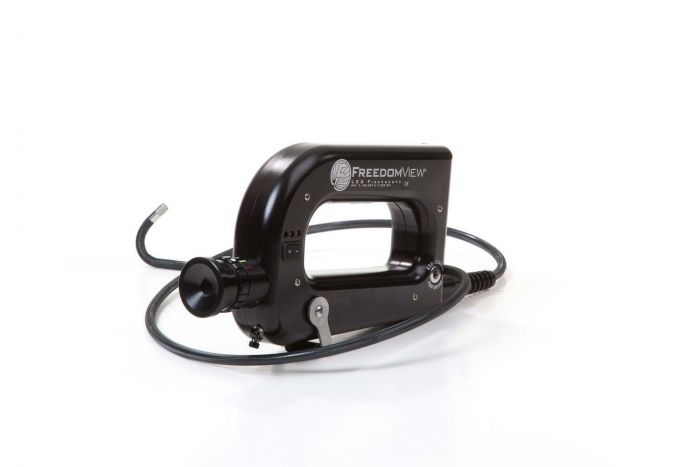

Optim FreedomView glasvezel endoscoop FS601016

Type endoscoop

Welk type endoscoop jij nodig hebt, is geheel afhankelijk van de producteigenschappen die je nodig hebt voor jouw toepassing.

Video endoscoop

• Flexibele sondes van 1 m tot 30 m
• Diameters van 2.4 mm tot 8 mm
• Weergave op een beeldscherm met beeldopname
• Indien voorzien van een joystick kun je 360 graden rondkijken

Starre endoscoop

• Uitmuntende beeldkwaliteit met verschillende beeld vergrotingen
• Lengtes van 5 cm tot 1.6 meter
• Verschillende kijkrichtingen, indien voorzien van een zwenkprisma "variabel"
• Diameter van 2.7 mm tot 14 mm

Micro endoscoop

• Ultra dun met diameters van 0.4 mm tot 2.7 mm
• Flexibele sonde of met een starre schacht
• Lengtes van 6 cm tot 3 meter
• Verschillende kijkrichtingen eventueel met spiegelbuis

Inspectie camera’s

• Diameters vanaf 10 mm
• Lengtes tot 60 meter
• Weergave op een beeldscherm met beeldopname

Glasvezel endoscoop

• Flexibele sondes van 1 m tot 4 meter
• Diameters van 2.4 tot 8 mm
• Indien voorzien van een stuurbare tip de mogelijkheid om rond te kijken

Merk

Het merk van het product.

Garantie

Hoelang garantie heb je op de endoscoop, onderdeel of accessoire?

Kijkrichting

De richting van het zichtveld van de endoscoop, uitgedrukt in graden. De kijkrichting bij een bestuurbare endoscoop is variabel door het bedienen van een joystick, wiel of hendel. De kijkrichting bij een endoscoop met een vaste kijkrichting kun je niet veranderen. De kijkrichting bij een starre endoscoop met een zwenk prisma is variabel, deze is te bedienen door middel van een ring op de handgreep van de endoscoop.

Openingshoek

De breedte en hoogte van het zichtveld of beeldhoek, uitgedrukt in graden. Hoe kleiner de openingshoek des te groter de vergroting is en daardoor meer gedetailleerd maar des te minder oppervlak je ziet. Hoe groter de openingshoek, des te meer oppervlak je ziet en des te minder gedetailleerd. Starre endoscopen zijn leverbaar in diverse openingshoeken zoals bijvoorbeeld 35, 60 en 90 graden. De meeste video endoscopen hebben een openingshoek tussen de 60 en 70 graden, sommige merken bieden een scala aan optische adapters met verschillende openingshoeken om de juiste vergroting te bepalen voor jouw toepassing. De openingshoeken van bijvoorbeeld de optische adapters van Olympus zijn 40, 80 en 120 graden. Leiding inspectie camera’s hebben vaak een grote openingshoek om ook de wanden van de buis te kunnen inspecteren.

Resolutie

Bij een video endoscoop of externe camera het aantal pixels van de lichtgevoelige CCD of CMOS chip. Des te hoger de resolutie des te donkerder het beeld. Wat van invloed is op de de inspectie afstand. De hoeveelheid licht moet over meer pixels verdeeld worden. Waardoor er minder licht per pixel overblijft. De lichtgevoeligheid, kwaliteit van de sensor, lens en processor zijn van invloed op de beeldkwaliteit.

Bij een glasvezel of beeldbundel endoscoop het aantal optische fibers. Des te hoger des te scherper het beeld.

Focusseerbaar

Het handmatig scherpstellen van het beeld door het linksom of rechtsom draaien van de focusring, op de door jouw gewenste inspectie afstand.

Diameter

Buiten diameter van de schacht bij een starre endoscoop en de buiten diameter van de sonde bij een flexibele endoscoop, uitgedrukt in millimeter. Over het algemeen geldt dat hoe groter de diameter is, des te meer lichtopbrengst je hebt en hoe beter de beeldkwaliteit is.

Werklengte

De lengte van de endoscoop of inspectie camera die je daadwerkelijk kunt gebruiken. Bij een starre endoscoop is dit vanaf het begin van de schacht tot aan het objectief. Bij een flexibele endoscoop is dit vanaf het begin van de sonde tot aan het uiteinde.

Flexibel

De endoscoop is uitgerust met een flexibele sonde, wat zorgt voor  een hoge mate van flexibiliteit.

Wanneer een sonde van de endoscoop in de gewenste vorm kan worden gevormd, en deze vorm blijft behouden.

Minimale buigradius

De minimale radius dat een flexibele sonde van de endoscoop gebogen mag worden. Handig om te beoordelen of de endoscoop wel of niet door een bepaalde bocht kan.

Tip besturing

Het kunnen besturen van het uiteinde van de flexibele video endoscoop of glasvezel endoscoop wat zorgt voor extra flexibiliteit. Een bestuurbare tip kan worden bediend door: een joystick voor 360 graden mechanische besturing of een ergonomische hendel of wiel om de tip 2 of 4 zijden mechanisch te besturen.

Tip afbuiging

De afbuiging van de tip aan het uiteinde van de endoscoop, uitgedrukt in graden. De minimale afbuiging is 90 graden en de maximale afbuiging is 180 graden. De meeste bestuurbare endoscopen zitten er tussen in.

Mantel

Welk type mantel wordt er gebruikt?

Een starre endoscoop heeft een schacht die beschermd wordt met een roestvast stalen buitenbuis.

Bij een flexibele endoscoop kan een fabrikant ervoor kiezen om de sonde te voorzien van een beschermende buiten laag van: polyetheen, gevlochten rvs of gevlochten wolfraam. Een gevlochten rvs of wolfraam mantel garandeert ook bij intensief gebruik een lange levensduur. Over het algemeen is wolfraam nog robuuster dan roestvaststaal.

Vloeistofdicht

Een endoscoop die vloeistofdicht is geeft aan dat je de sonde bij een flexibele endoscoop en de schacht bij een starre endoscoop in een vloeistof kunt gebruikten. Er zijn ook video endoscopen waar de complete endoscoop inclusief handheld of bediening vloeistof en stofbestendig is, met een beschermingsklasse van IP55.

Drukbestendig

De drukbestendigheid van de sonde bij een flexibele endoscoop en de schacht bij een starre endoscoop, uitgedrukt in bar.

Chemische bestendigheid

De vloeistoffen waar de sonde bij een flexibele endoscoop en de schacht bij een starre endoscoop tegen bestand is.

Temperatuur bestendig (lucht)

De temperatuurbestendigheid van de sonde bij een flexibele endoscoop en de schacht bij een starre endoscoop, uitgedrukt in graden Celsius.

Temperatuurbestendig ( lucht )

De temperatuurbestendigheid van de sonde bij een flexibele endoscoop en de schacht bij een starre endoscoop, uitgedrukt in graden Celsius.

Verlichting

De wijze hoe het te inspecteren object wordt verlicht.

De belichting bij een endoscoop kan door middel van koudlicht of warmlicht. Bij warmlicht zijn er LED’s of is er een halogeen lamp aanwezig in het uiteinde van de endoscoop. Bij koudlicht wordt het licht vanaf een lichtbron getransporteerd door de endoscoop dankzij glasfibers in de schacht of sonde. De lichtbron bij koudlicht video endoscopen zijn vaak in de handheld of bediening. Bij glasvezel, starre of micro endoscopen die gebruik maken van koudlicht kun je kiezen tussen een portable lichtbron of externe lichtbron met lichtgeleider. Koud lichtbronnen worden uitgerust met halogeen, LED of Xenon.

LED heeft de volgende voordelen:

• LED’s geven meer licht, wat zorgt voor een beter beeld.
• LED is een puntverlichting, waarmee je het licht dus veel beter en preciezer kunt positioneren op de plek waar je het wenst.
• In een fractie van een seconde is de LED-lichtbron op volle sterkte. De LED hoeft dus niet opgewarmd te worden. Een LED is de snelste lamp ten opzichte van andere lichtbronnen.
• LED’s geven een helderder licht dan halogeen, wat zorgt voor een beter beeld.
• LED’s zijn perfect dimbaar.
• Ledverlichting is energiezuinig.
• LED’s hebben een langere levensduur van minimaal 30.000 branduren.

Wattage

Het stroomverbruik van de endoscoop, uitgedrukt in watt.

Regelbare lichtsterkte

Het kunnen instellen van de juiste hoeveelheid licht voor jouw toepassing.

Levensduur LED

Levensduur van de LED, uitgedrukt in uur.

Kleurtemperatuur

De kleur van het licht dat de endoscoop of lichtbron geeft, uitgedrukt in kelvin (K).

Voeding

De hoeveelheid spanning die de endoscoop nodig heeft om te kunnen functioneren uitgedrukt in volt. Over het algemeen geldt: hoe meer functies een video endoscoop heeft, hoe hoger de spanning moet zijn.

Gebruiksduur

Hoelang je de endoscoop kunt gebruiken met een volle accu.

Inspectie afstand

De afstand vanaf het uiteinde van de endoscoop ( objectief ) tot aan het te inspecteren oppervlak.

Diameter oculair

Over het algemeen geldt; dat elk onderdeel of accessoire voor een starre, glasvezel of micro endoscoop compatibel is met het standaard oculair met een diameter van 32 mm volgens DIN 58105.
