€ 1.871,00

Levertijd:

3 weken

Type endoscoop

Welk type endoscoop jij nodig hebt, is geheel afhankelijk van de producteigenschappen die je nodig hebt voor jouw toepassing.

Video endoscoop

  • Flexibele sondes van 1 m tot 30 m
  • Diameters van 2.4 mm tot 8 mm
  • Weergave op een beeldscherm met beeldopname
  • Indien voorzien van een joystick kun je 360 graden rondkijken

Starre endoscoop

  • Uitmuntende beeldkwaliteit met verschillende beeld vergrotingen
  • Lengtes van 5 cm tot 1.6 meter
  • Verschillende kijkrichtingen, indien voorzien van een zwenkprisma "variabel"
  • Diameter van 2.7 mm tot 14 mm

Micro endoscoop

  • Ultra dun met diameters van 0.4 mm tot 2.7 mm
  • Flexibele sonde of met een starre schacht
  • Lengtes van 6 cm tot 3 meter
  • Verschillende kijkrichtingen eventueel met spiegelbuis

Inspectie camera’s

  • Diameters vanaf 10 mm
  • Lengtes tot 60 meter
  • Weergave op een beeldscherm met beeldopname

Glasvezel endoscoop

  • Flexibele sondes van 1 m tot 4 meter
  • Diameters van 2.4 tot 8 mm
  • Indien voorzien van een stuurbare tip de mogelijkheid om rond te kijken
TypeStarre endoscoop

Diameter

Buiten diameter van de schacht bij een starre endoscoop en de buiten diameter van de sonde bij een flexibele endoscoop, uitgedrukt in millimeter. Over het algemeen geldt dat hoe groter de diameter is, des te meer lichtopbrengst je hebt en hoe beter de beeldkwaliteit is.

Diameter8 mm

Werklengte

De lengte van de endoscoop of inspectie camera die je daadwerkelijk kunt gebruiken. Bij een starre endoscoop is dit vanaf het begin van de schacht tot aan het objectief. Bij een flexibele endoscoop is dit vanaf het begin van de sonde tot aan het uiteinde.

Werklengte280 mm

Kijkrichting

De richting van het zichtveld van de endoscoop, uitgedrukt in graden. De kijkrichting bij een bestuurbare endoscoop is variabel door het bedienen van een joystick, wiel of hendel. De kijkrichting bij een endoscoop met een vaste kijkrichting kun je niet veranderen. De kijkrichting bij een starre endoscoop met een zwenk prisma is variabel, deze is te bedienen door middel van een ring op de handgreep van de endoscoop.

Kijkrichting90 graden

Openingshoek

De breedte en hoogte van het zichtveld of beeldhoek, uitgedrukt in graden. Hoe kleiner de openingshoek des te groter de vergroting is en daardoor meer gedetailleerd maar des te minder oppervlak je ziet. Hoe groter de openingshoek, des te meer oppervlak je ziet en des te minder gedetailleerd. Starre endoscopen zijn leverbaar in diverse openingshoeken zoals bijvoorbeeld 35, 60 en 90 graden. De meeste video endoscopen hebben een openingshoek tussen de 60 en 70 graden, sommige merken bieden een scala aan optische adapters met verschillende openingshoeken om de juiste vergroting te bepalen voor jouw toepassing. De openingshoeken van bijvoorbeeld de optische adapters van Olympus zijn 40, 80 en 120 graden. Leiding inspectie camera’s hebben vaak een grote openingshoek om ook de wanden van de buis te kunnen inspecteren.

Openingshoek90 graden
  • Morgen in huis
  • Kopen op rekening
  • Topkwaliteit
  • Alle merken
  • Deskundig advies

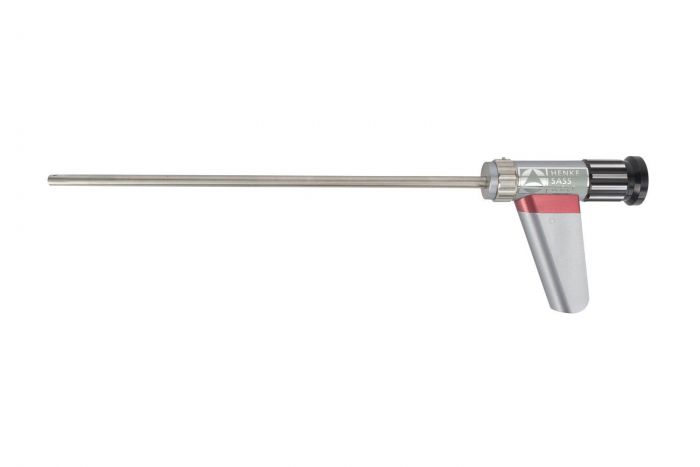

Henke-Sass, Wolf starre endoscoop 724 080 2743

Omschrijving

De starre lens endoscoop 724 080 2743 wordt geproduceerd door Henke-Sass, Wolf. Het beeld wordt getransporteerd door een hoogwaardig geslepen optiek met achromaat lenzen wat zorgt voor een uitmuntende beeldkwaliteit en extra robuustheid. Het 90 graden objectief met een openingshoek van 90 graden is beschermd door een distaal dekglaasje van saffierglas wat zorgt voor krasbestendigheid. Hij is voorzien van een schacht met een diameter van 8 mm en een werklengte van 280 mm. Het focusseerbare oculair is voorzien van een proximaal saffier glas en geschikt om diverse camera's op te monteren. De ergonomische handgreep is demontabel voor het monteren van een portable lichtbron of lichtgeleider met externe lichtbron. De 724 080 2743 endoscoop is voorzien van koudlicht belichting, hierbij wordt het licht van de lichtbron door glasfibers in de schacht getransporteerd naar het uiteinde. Dankzij de lichtcondensor geeft de endoscoop 30 procent meer licht wat zorgt voor een helder beeld.

Standaard meegeleverd

  • Beschermdoos met schuiminterieur
  • Storz/Olympus fitting
  • Wolf fitting

Plus en minpunten

Pluspunten

  • Daar waar een starre endoscoop kan worden toegepast biedt deze een uiterst scherpe beeldkwaliteit.
  • De robuuste metalen behuizing met RVS schacht garandeert ook bij intensief gebruik een lange levensduur.
  • Dankzij een focusseerbaar oculair kunt u het beeld haarscherp stellen.
  • Voorzien van een ring voor het 340 graden roteren van de schacht waardoor je 360 graden kunt inspecteren.
  • De endoscoop is handzaam in gebruik dankzij een ergonomische handgreep.

Minpunten

  • Alleen in combinatie met een externe camera de mogelijkheid om de beelden vast te leggen.

Specificaties

Product

Artikelnummer724 080 2743

Type endoscoop

Welk type endoscoop jij nodig hebt, is geheel afhankelijk van de producteigenschappen die je nodig hebt voor jouw toepassing.

Video endoscoop

  • Flexibele sondes van 1 m tot 30 m
  • Diameters van 2.4 mm tot 8 mm
  • Weergave op een beeldscherm met beeldopname
  • Indien voorzien van een joystick kun je 360 graden rondkijken

Starre endoscoop

  • Uitmuntende beeldkwaliteit met verschillende beeld vergrotingen
  • Lengtes van 5 cm tot 1.6 meter
  • Verschillende kijkrichtingen, indien voorzien van een zwenkprisma "variabel"
  • Diameter van 2.7 mm tot 14 mm

Micro endoscoop

  • Ultra dun met diameters van 0.4 mm tot 2.7 mm
  • Flexibele sonde of met een starre schacht
  • Lengtes van 6 cm tot 3 meter
  • Verschillende kijkrichtingen eventueel met spiegelbuis

Inspectie camera’s

  • Diameters vanaf 10 mm
  • Lengtes tot 60 meter
  • Weergave op een beeldscherm met beeldopname

Glasvezel endoscoop

  • Flexibele sondes van 1 m tot 4 meter
  • Diameters van 2.4 tot 8 mm
  • Indien voorzien van een stuurbare tip de mogelijkheid om rond te kijken
Type
Starre endoscoop

Merk

Het merk van het product.

Merk
Henke-Sass, Wolf

Garantie

Hoelang garantie heb je op de endoscoop, onderdeel of accessoire?

Garantie
2 jaar

Lens

Zwenk prisma

Een prisma te bedienen door middel van een ring op de handgreep van de endoscoop, die zorgt voor een variabele kijkrichting.

Zwenk prisma

Kijkrichting

De richting van het zichtveld van de endoscoop, uitgedrukt in graden. De kijkrichting bij een bestuurbare endoscoop is variabel door het bedienen van een joystick, wiel of hendel. De kijkrichting bij een endoscoop met een vaste kijkrichting kun je niet veranderen. De kijkrichting bij een starre endoscoop met een zwenk prisma is variabel, deze is te bedienen door middel van een ring op de handgreep van de endoscoop.

Kijkrichting
90 graden

Openingshoek

De breedte en hoogte van het zichtveld of beeldhoek, uitgedrukt in graden. Hoe kleiner de openingshoek des te groter de vergroting is en daardoor meer gedetailleerd maar des te minder oppervlak je ziet. Hoe groter de openingshoek, des te meer oppervlak je ziet en des te minder gedetailleerd. Starre endoscopen zijn leverbaar in diverse openingshoeken zoals bijvoorbeeld 35, 60 en 90 graden. De meeste video endoscopen hebben een openingshoek tussen de 60 en 70 graden, sommige merken bieden een scala aan optische adapters met verschillende openingshoeken om de juiste vergroting te bepalen voor jouw toepassing. De openingshoeken van bijvoorbeeld de optische adapters van Olympus zijn 40, 80 en 120 graden. Leiding inspectie camera’s hebben vaak een grote openingshoek om ook de wanden van de buis te kunnen inspecteren.

Openingshoek
90 graden

Starre schacht

Diameter

Buiten diameter van de schacht bij een starre endoscoop en de buiten diameter van de sonde bij een flexibele endoscoop, uitgedrukt in millimeter. Over het algemeen geldt dat hoe groter de diameter is, des te meer lichtopbrengst je hebt en hoe beter de beeldkwaliteit is.

Diameter
8 mm

Werklengte

De lengte van de endoscoop of inspectie camera die je daadwerkelijk kunt gebruiken. Bij een starre endoscoop is dit vanaf het begin van de schacht tot aan het objectief. Bij een flexibele endoscoop is dit vanaf het begin van de sonde tot aan het uiteinde.

Werklengte
280 mm

Roteerbaar

Het kunnen roteren of draaien van de schacht op de endoscoop, uitgedrukt in graden. Vooral handig wanneer de endoscoop is vastgeklemd of wordt gebruikt in combinatie met een camera. Je kunt dan zonder de handgreep of camera te draaien toch volledig rond inspecteren wat zorgt voor extra flexibiliteit. Een 0 graden starre endoscoop is nooit voorzien van een roteerbare schacht.

Roteerbaar
340 graden

Mantel

Welk type mantel wordt er gebruikt?

Een starre endoscoop heeft een schacht die beschermd wordt met een roestvast stalen buitenbuis.

Bij een flexibele endoscoop kan een fabrikant ervoor kiezen om de sonde te voorzien van een beschermende buiten laag van: polyetheen, gevlochten rvs of gevlochten wolfraam. Een gevlochten rvs of wolfraam mantel garandeert ook bij intensief gebruik een lange levensduur. Over het algemeen is wolfraam nog robuuster dan roestvaststaal.

Mantel
Roestvaststaal

Beeldtransmissie

Type lens

Een starre lens endoscoop wordt uitgerust met één van bovenstaande optische systemen voor het transporteren van het beeld. Dit zijn hoogwaardig geslepen optische systemen berekend met de computer, wat zorgt voor een uitmuntende beeldkwaliteit.

Achromaat lenzen zijn: robuust, geschikt voor een starre endoscoop met een langere lengte, zeer helder bij een grotere diameter.

Staaf lenzen zijn: zeer helder bij diameters van 2.7 en 4 mm.

Gradient lens (Selfoc ) heeft een: hoge helderheid bij een diameter kleiner dan 2.7 mm en wordt toegepast bij een micro endoscoop.

Type lens
Achromaat lens

Focusseerbaar oculair

Focusseerbaar

Het handmatig scherpstellen van het beeld door het linksom of rechtsom draaien van de focusring, op de door jouw gewenste inspectie afstand.

Focusseerbaar

Optische zoom

Zoomfunctie

Bij een starre endoscoop is dit een optische zoom. Door het draaien aan de ring op de handgreep van de endoscoop wordt het lenzenstelsel verschoven en wordt de brandpuntafstand aangepast. Een optische zoom heeft in tegenstelling tot een digitale zoom geen kwaliteitsverlies.

Bij een video endoscoop is dit een digitale zoom. Digitale zoom is het dichterbij halen van het onderwerp door het digitaal uitvergroten van een deel van het beeld.  Hierbij wordt dus slechts een deel van de beschikbare resolutie van de endoscoop benut.

Zoomfunctie

Bestendigheid

Vloeistofdicht

Een endoscoop die vloeistofdicht is geeft aan dat je de sonde bij een flexibele endoscoop en de schacht bij een starre endoscoop in een vloeistof kunt gebruikten. Er zijn ook video endoscopen waar de complete endoscoop inclusief handheld of bediening vloeistof en stofbestendig is, met een beschermingsklasse van IP55.

Vloeistofdicht

Drukbestendig

De drukbestendigheid van de sonde bij een flexibele endoscoop en de schacht bij een starre endoscoop, uitgedrukt in bar.

Drukbestendig
3 bar

Chemische bestendigheid

De vloeistoffen waar de sonde bij een flexibele endoscoop en de schacht bij een starre endoscoop tegen bestand is.

Chemische bestendigheid
Brandstof, olie

Temperatuur bestendig (lucht)

De temperatuurbestendigheid van de sonde bij een flexibele endoscoop en de schacht bij een starre endoscoop, uitgedrukt in graden Celsius.

Temperatuurbestendig (lucht)
-40 / 120 °C

Verlichting

Verlichting

De wijze hoe het te inspecteren object wordt verlicht.

De belichting bij een endoscoop kan door middel van koudlicht of warmlicht. Bij warmlicht zijn er LED’s of is er een halogeen lamp aanwezig in het uiteinde van de endoscoop. Bij koudlicht wordt het licht vanaf een lichtbron getransporteerd door de endoscoop dankzij glasfibers in de schacht of sonde. De lichtbron bij koudlicht video endoscopen zijn vaak in de handheld of bediening. Bij glasvezel, starre of micro endoscopen die gebruik maken van koudlicht kun je kiezen tussen een portable lichtbron of externe lichtbron met lichtgeleider. Koud lichtbronnen worden uitgerust met halogeen, LED of Xenon.

LED heeft de volgende voordelen:

  • LED’s geven meer licht, wat zorgt voor een beter beeld.
  • LED is een puntverlichting, waarmee je het licht dus veel beter en preciezer kunt positioneren op de plek waar je het wenst.
  • In een fractie van een seconde is de LED-lichtbron op volle sterkte. De LED hoeft dus niet opgewarmd te worden. Een LED is de snelste lamp ten opzichte van andere lichtbronnen.
  • LED’s geven een helderder licht dan halogeen, wat zorgt voor een beter beeld.
  • LED’s zijn perfect dimbaar.
  • Ledverlichting is energiezuinig.
  • LED’s hebben een langere levensduur van minimaal 30.000 branduren.
Verlichting
Koudlicht, met portable of externe lichtbron

Inspectie afstand

Inspectie afstand

De afstand vanaf het uiteinde van de endoscoop ( objectief ) tot aan het te inspecteren oppervlak.

Inspectie afstand
Vanaf 1 mm

Aansluiting voor een lichtbron of lichtgeleider

Fitting endoscoop

Geeft de fitting van de endoscoop aan, waarop je een lichtgeleider of portable lichtbron kunt aansluiten. Standaard zijn starre, glasvezel en micro endoscopen voorzien van een ACMI, Wolf, Storz en Olympus fitting. Over het algemeen geldt; dat elke lichtgeleider of lichtbron compatibel is met alle merken endoscopen.

Fitting endoscoop
ACMI / Wolf / Storz / Olympus

Aansluiting voor een camera of hoekadapter

Diameter oculair

Diameter oculair

Over het algemeen geldt; dat elk onderdeel of accessoire voor een starre, glasvezel of micro endoscoop compatibel is met het standaard oculair met een diameter van 32 mm volgens DIN 58105.

Diameter oculair
32 mm
